조명기구 접지 방법: 완벽한 단계별 안전 배선 가이드

새 조명 기구를 설치할 준비가 되어 있지만 녹색 및 노출된 구리선 때문에 잠시 멈추게 됩니다. 당신은 혼자가 아닙니다. 천장 조명을 교체하려면 일반적으로 접지선을 마지막으로 처리해야 하며 접지선은 상자에서 가장 짧은 전선인 경우가 많습니다. 핵심 규칙은 간단합니다. 고정 장치의 접지선을 집 접지선에 연결하거나, 금속 전기 상자가 있는 경우 상자의 접지 나사에 연결합니다. 집에 접지선이 전혀 없는 경우 고정 장치는 이중 절연되거나 GFCI 회로로 보호되어야 하며 자격을 갖춘 전기 기술자가 설정을 확인해야 합니다. 이 기사에서는 결정, 단계별 연결 및 접지가 혼란스러워지는 상황을 안내합니다.

조명기구 접지가 중요한 이유

접지선은 정상적인 전기의 통로가 아닙니다. 손상된 고정 장치에서 고장 전류를 멀리 전달하는 안전망입니다. 뜨거운 전선이 느슨해져서 고정 장치의 금속 프레임에 닿으면 접지는 전류를 패널로 다시 보내는 낮은 저항 경로를 제공하여 차단기가 빠르게 작동하게 합니다. 해당 경로가 없으면 금속 고정물에 라인 전압이 공급됩니다. 특히 차고, 욕실, 실외 출입구 등 습한 장소에서 만지면 충격을 받을 수 있습니다.

LED 조명기구는 다른 가전제품과 동일한 접지 규율을 적용할 가치가 있습니다. LED는 기존 전구보다 훨씬 적은 전력을 사용하지만 선간 전압을 DC 전류로 변환하는 드라이버는 내부적으로 오류가 발생할 수 있습니다. 드라이버 내부의 부품 고장으로 인해 알루미늄 방열판이나 장착판에 전압이 흐를 수 있습니다. 견고한 접지 연결은 해당 전압이 위험해지는 것을 방지합니다. 많은 LED 설계에서 방열판은 냉각을 위해 의도적으로 노출됩니다. 즉, 전구를 교체하는 동안 만질 수 있는 금속 표면이 바로 접지 보호가 필요한 표면이라는 의미입니다.

필요한 도구 및 재료

• 절연 드라이버
• 와이어 스트리퍼
• 비접촉 또는 멀티미터 전압 테스터
• 연결하려는 와이어 게이지에 맞는 등급의 와이어 커넥터
• 접지 피그테일(새 고정 장치에 접지 피그테일이 포함되어 있지 않은 경우)
• 조명기 상자가 종종 어두운 구석에 있기 때문에 손전등

도구는 표준이지만 전압 테스터를 건너 뛰지 마십시오. 벽 스위치가 꺼진 상태에서도 공유 중립 또는 잘못 배선된 스위치 루프를 통해 회로가 계속 작동할 수 있습니다. 무엇이든 만지기 전에 상자 안의 모든 전선을 테스트하십시오.

전등 설비를 단계별로 접지하는 방법

1. 차단기 패널에서 회로를 끕니다. 벽스위치는 열선만 분리할 수 있으며, 회로의 중성측이 안전하다는 것을 보장하지 않습니다. 차단기를 끈 상태에서 작업하는 것이 고정 장치를 분리하는 신뢰할 수 있는 유일한 방법입니다.
2. 전원이 꺼졌는지 확인하세요. 계속하기 전에 각 전선 근처와 금속 상자에 비접촉 전압 테스터를 배치하십시오. 테스터에 불이 들어오면 회로에 여전히 전원이 공급되는 것입니다.
3. 오래된 고정 장치를 제거하십시오. 전선이 어떻게 연결되어 있는지 확인하십시오. 대부분의 경우 기존 고정 장치에는 검정색 열선, 흰색 중성선, 노출된 접지선 또는 녹색 접지선이 있습니다. 기존 고정 장치가 접지되지 않은 경우 상자 내부의 케이블을 더 주의 깊게 확인해야 할 수도 있습니다.
4. 접지선을 식별하십시오. 현대 배선에서 접지는 구리 또는 녹색입니다. 유연한 도관 시스템에서 접지는 노란색 줄무늬가 있는 녹색 와이어일 수 있습니다. 일부 오래된 케이블의 경우 접지는 절연 전선보다 짧게 보이는 작은 구리 덩어리입니다.
5. 고정 접지선을 주택 접지선에 연결하십시오. 벗겨진 두 전선을 평행하게 잡고 펜치로 함께 비틀어 전선 커넥터를 조입니다. 그런 다음 각 와이어를 부드럽게 잡아당겨 연결이 유지되는지 확인합니다. 고정 장치 접지가 연선인 경우 연선용으로 설계된 다른 유형의 커넥터가 필요할 수 있습니다.
6. 전기 상자가 금속인 경우 접지 나사에 피그테일을 연결하십시오. 짧은 녹색 또는 노출된 와이어를 사용하여 상자 내부의 녹색 나사 아래에 설치한 다음 와이어 커넥터를 사용하여 피그테일의 다른 쪽 끝을 고정 접지 와이어에 연결합니다. 이렇게 하면 금속 상자와 고정 장치가 모두 접지됩니다. 장착 브래킷 자체는 상자 나사를 통해 접지되는 경우가 많지만 브래킷을 도색하거나 코팅하면 별도의 연결선이 더 안전합니다.
7. 뜨거운 전선과 중성선을 연결하십시오. 와이어 커넥터를 사용하여 검정색과 검정색, 흰색과 흰색을 연결합니다. 접지선을 제외하고 커넥터 너머로 구리선이 보이지 않는지 확인하십시오.
8. 전선을 조심스럽게 상자에 밀어 넣습니다. 접지선이 금속 모서리에 끼이거나 뜨거운 나사 단자 주위에 감기지 않도록 연결된 전선을 배치하십시오. 손상된 접지선으로 인해 숨겨진 단락이 발생할 수 있습니다.
9. 고정 장치를 장착하고 전원을 복원하십시오. 고정 장치가 고정되면 차단기를 다시 켜고 조명을 테스트하십시오. 그런 다음 손등으로 고정 장치의 금속 부분을 만지십시오. 진동이나 따끔거림이 느껴지면 즉시 전원을 끄고 배선을 다시 확인하세요.

이는 전형적인 현대 설비의 완전한 접지 연결입니다. 접지 나사의 위치가 상자에서 장착 플레이트로 이동할 수 있지만 순서는 대부분의 LED 고정 장치에서 동일합니다.

특정 상황에서의 접지

플라스틱 정션 박스

플라스틱 상자는 자체적으로 접지할 필요가 없지만 금속 프레임이나 방열판이 있는 고정 장치는 접지할 필요가 없습니다. 상자에 들어가는 케이블에 접지선이 포함된 경우 고정 장치 접지를 해당 전선에 직접 연결하고 연결부를 상자 뒤쪽으로 밀어 넣으십시오. 상자에 전선이 두 개만 있고 접지가 없는 경우 고정 장치를 이중 절연해야 합니다. 설비 라벨에서 또 다른 정사각형 안에 정사각형처럼 보이는 이중 절연 기호를 찾으십시오. 고정 장치에 접지 단자가 있고 접지선이 없으면 중지하고 전기 기술자에게 문의하십시오. 플라스틱 상자 안에 접지선을 느슨하게 남겨두면 전혀 보호받을 수 없습니다.

접지선이 없는 오래된 주택

많은 오래된 주택에서는 접지 도체가 없는 2선 케이블을 사용합니다. 이러한 상황에서는 세 가지 현실적인 옵션이 있습니다. 이중 절연 고정 장치를 선택하고, 코드가 허용하는 곳에 GFCI 보호 회로를 설치하거나, ​​새 접지선을 패널에 다시 연결하는 것입니다. 세 번째 옵션은 가장 강력하지만 초보 프로젝트는 아닙니다. 자격을 갖춘 전기 기술자가 해당 지역 규정에 어떤 접근 방식이 허용되는지 알려줄 수 있습니다. 적절한 테스트 장비로 검증하지 않은 한 냉수관이나 금속 전선관이 유효한 접지라고 가정하지 마십시오.

페인트 또는 코팅된 장착 브래킷

접지는 금속 간 접촉에 따라 달라집니다. 도색되거나 양극 처리된 장착 브래킷은 절연체 역할을 하여 접지 나사가 연결되는 것을 방지할 수 있습니다. 접지 나사를 부착하기 전에 접점에서 페인트를 긁어내거나 코팅을 자르는 별 와셔를 사용하십시오. 이 한 가지 세부 사항은 놓치기 쉽고 설치 후 고정 장치가 접지되지 않은 것으로 테스트되는 가장 일반적인 이유 중 하나입니다.

피해야 할 일반적인 접지 실수

• 접지를 중립에 연결합니다. 이는 규정 위반이자 실제 위험입니다. 중성선은 정상 작동 중에 전류를 전달하므로 중성선에 연결된 접지선은 꺼져 있을 때에도 고정 장치의 금속 부분에 전원을 공급할 수 있습니다.
• 금속 상자 안에 접지선을 느슨하게 남겨 둡니다. 느슨한 접지선은 활성화된 단자 위로 표류하여 접촉하여 상자 전체와 상자에 연결된 모든 고정 장치에 전원을 공급할 수 있습니다.
• 차단기 대신 벽면 스위치를 신뢰합니다. 벽 스위치는 열선만 차단할 수 있지만 공유 중성선 또는 스위치 루프로 인해 상자에서 여전히 전압을 찾을 수 있습니다. 항상 차단기를 내려주세요.
• 커넥터 없이 접지선을 꼬는 것. 전기 테이프는 나열된 전선 커넥터를 대체할 수 없습니다. 조인트가 느슨해져서 상자 내부에 아크가 발생할 수 있습니다.
• 플라스틱 고정 장치에는 접지가 필요하지 않다고 가정합니다. 고정 장치에 금속 장착판, 금속 갓 또는 알루미늄 방열판이 있는 경우 접지가 필요합니다.
• 설치 후 고정 장치를 테스트하지 않습니다. 육안 검사에서는 접지 연결 상태가 좋지 않은 것으로 나타나지 않습니다. 멀티미터를 사용하여 연속성을 확인하거나 전기 기술자에게 경로 확인을 요청하십시오.

다양한 유형의 LED 설비 접지

우리는 실내 LED 조명기구를 제조하고 있으며, 거의 모든 LED 제품에는 금속 부품이 포함되어 있기 때문에 접지는 우리 공장에서 가장 먼저 확인하는 것 중 하나입니다. 정확한 연결 지점은 제품 유형에 따라 다르므로 설치하려는 항목을 아는 데 도움이 됩니다.

표면 장착형 천장 조명의 경우 접지 연결은 일반적으로 장착 브래킷이나 금속 베이스에 있습니다. 우리의 플라스틱 알루미늄 천장 조명 주요 구조 부품 역할을 하는 알루미늄 방열판을 사용하므로 전용 접지선이 장착 플레이트에 부착됩니다. 캐노피를 제자리에 밀어넣기 전에 해당 와이어를 집 접지에 연결하기만 하면 됩니다.

도매 플라스틱 알루미늄 천장 조명 공장, 제조 업체 - Ningbo Guangji Ningbo Guangji Lighting Technology Co., Ltd.는 중국 도매 플라스틱-알루미늄 천장 조명 제조 업체 및 플라스틱-알루미늄 천장 조명 제조 업체입니다. 제품보기 →

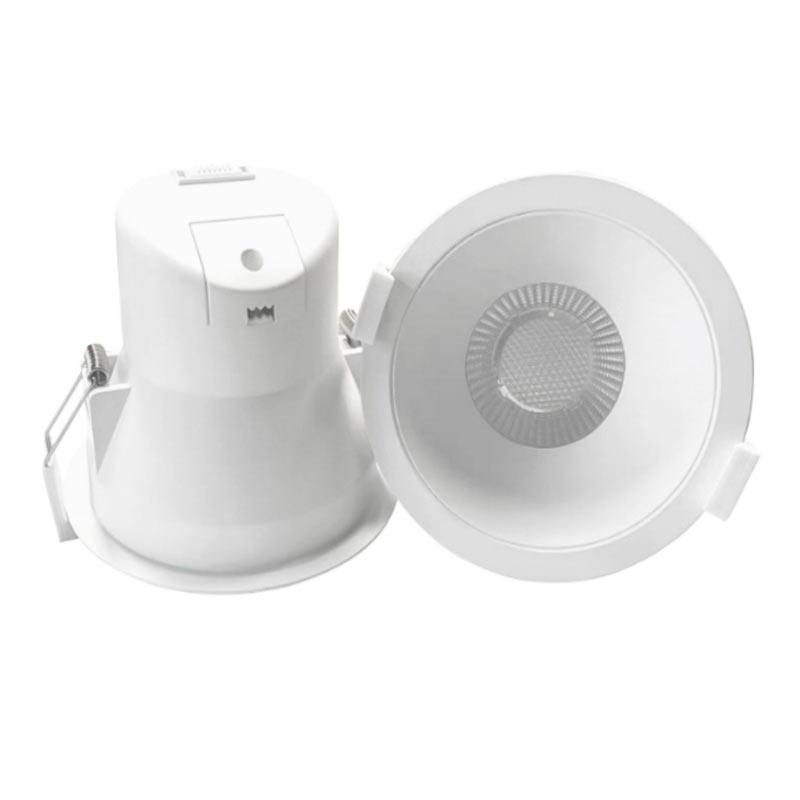

매립형 다운라이트는 정션 박스가 하우징에 내장되어 있기 때문에 약간 다릅니다. 우리의 3CCT 7W/9W LED 다운라이트 이미 하우징에 연결된 짧은 접지 피그테일을 포함합니다. 하우징이 접지된 전기 상자에 나사로 고정되면 다운라이트는 해당 피그테일을 통해 접지됩니다. 오목한 하우징이 플라스틱이고 케이블에 접지가 없는 경우 설치를 앞에서 설명한 기존 주택 상황처럼 처리해야 합니다.

도매 3CCT 7W/9W LED 다운라이트 공장, 제조업체 - Ningbo Guangji Ligh Ningbo Guangji Lighting Technology Co., Ltd.는 중국 도매 3CCT 7W/9W LED 다운라이트 제조 업체 및 3CCT 7W/9W LED 다운라이트 공장입니다. 제품보기 →

트랙 장착형 스포트라이트는 접지를 위해 트랙 자체에 의존하는 경우가 많으므로 트랙 어댑터는 고정 장치에 맞는 등급을 받아야 합니다. 우리의 AR111 플라스틱-알루미늄 스포트라이트 GU10 램프 컵이므로 접지 경로가 트랙이나 기존 램프 홀더를 통과합니다. 특히 상업용 디스플레이 설정에서는 램프 컵을 삽입하기 전에 트랙과 해당 연결이 접지되어 있는지 확인하십시오.

도매 AR111 플라스틱-알루미늄 LED 스포트라이트 공장, 제조사 - Ningbo G Ningbo Guangji Lighting Technology Co., Ltd.는 중국 도매 AR111 플라스틱-알루미늄 LED 스포트라이트 제조업체이자 AR111 플라스틱-알루미늄 LED 스포트라이트입니다. 제품보기 →

드라이버 연결 및 트림 선택을 다루는 자세한 내용은 당사를 참조하세요. LED 다운라이트 선택 및 설치 방법 안내 .

접지 후: 최종 점검 및 전기 기술자에게 연락해야 하는 시기

고정물이 장착되면 전원을 켜고 스위치를 테스트하십시오. 조명이 켜지고 금속 부분에 따끔거림이 느껴지지 않으면 기본 설치가 완료된 것입니다. 멀티미터를 사용하여 고정 장치 본체와 상자의 접지선 사이의 연속성을 확인할 수도 있습니다. 0Ω은 예상 판독값입니다. 미터에 개방 회로가 표시되면 무언가가 접지 연결을 방해하고 있는 것이므로 고정 장치를 계속 사용해서는 안 됩니다.

상자를 열었을 때 색상으로 구분되지 않은 전선이 발견된 경우, 접지선이 완전히 누락된 경우 또는 고정 장치가 장착 지점에 비해 너무 무겁게 느껴지는 경우 설치를 중지하십시오. 이는 2차 소견이 그만한 가치가 있다는 신호입니다. 또한 자격을 갖춘 전기 기술자는 GFCI 차단기가 해당 지역에서 허용되는 솔루션인지 확인하고 기존 배선에 적절한 접지 도체를 추가하는 데 도움을 줄 수 있습니다.
